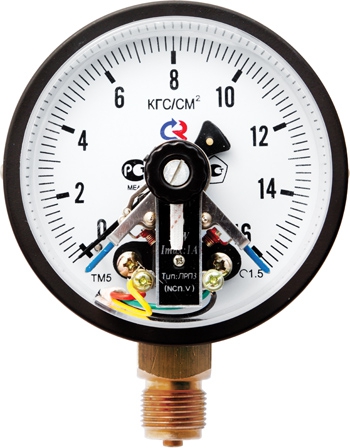

Манометр с электроконтактной приставкой ТМ (ТМВ)-610.04; 610.05; 510.06. Тип 2.

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

Пределы измерений (кгс/см², бар,*0,1МПа)

−1–0…3 / 5 / 9 / 15 / 24

Конструкция

Электроконтактная приставка может быть установлена на ТМ-510 или ТМ-610 с радиальным расположением штуцера. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Электрическая схема

одноконтактная Исп. I (ОЗ), Исп. II (ОР)
двухконтактная Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР)

Тип контактов

с магнитным поджатием

Максимальное напряжение

−220 В, ~380 В

Максимальный ток

1 А

Корпус

IP40

Максимальная разрывная мощность контактов

30 Вт, 50 В·А

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний

±4

Диаметр корпуса

150 мм

Класс точности

1,5

Резьба

М20×1,5 или G½

Основные различия типов электроконтактных приставок

Подключение:
Тип II — через монтажную колодку на корпусе.
Корпус:
Тип II — Ø100; 150 мм.

Межпроверочный интервал

2 года
